ADSS havo tolali optik kabel
ADSS optik kabeli (barcha dielektrik o'z-o'zini qo'llab-quvvatlovchi optik tolali kabel, shuningdek, barcha dielektrikli o'zini o'zi qo'llab-quvvatlovchi optik kabel deb nomlanadi) - bu dielektrik materiallardan tashkil topgan barcha dielektriklarning o'zini o'zi qo'llab-quvvatlovchi optik tolali kabelidir. qo'llab-quvvatlash tizimi va to'g'ridan-to'g'ri elektr minorasiga osib qo'yilishi mumkin Metall bo'lmagan optik kabel, asosan, yuqori voltli elektr uzatish tizimining aloqa liniyasi uchun ishlatiladi va shuningdek, havo o'tkazgich muhitida aloqa liniyasi uchun ishlatilishi mumkin. chaqmoq chaqishi mumkin bo'lgan joylar va katta masofalar sifatida.
Kelib chiqish joyi: Shenzhen, Xitoy
Brend nomi: OPTICO
Model raqami: ADSS-48-300m
Supero'tkazuvchilar soni: ≥ 10
Bolal tuzilishi: ADSS optik tolali kabel
Ilova: havo
Elyaf variantlari: ITU G652D, G657A, OM1, OM2, OM3, OM4
Elyaf soni: 2-288 yadro
O'rnatish quvvati: 15KN
Burilish radiusi (O'rnatish vaqtida): 20 x Kabelning tashqi diametri
Kuch kuchi: Kevlar ipi
Ko'ylagi materiali: qora polietilen (pe)
Sertifikatlash: ISO9001 / Idoralar / RoHS
Kafolat (yil): 2
Ta'minot qobiliyati: Oyiga 1000 Kilometr / Kilometr
Paket tafsilotlari: yog'och g'altak, temir yog'och g'altak
Port: Shenchjen
Xususiyatlari
Quvvatni o'chirmasdan o'rnatish mumkin.
Zo'r ishlash.Paketning ishlash nuqtasida maksimal induktiv 25 kV ga yetishi mumkin.
Yengil vazn va kichik diametr muz va shamol ta'siridagi yukni va minoralar va orqa bog'larga tushadigan yukni kamaytiradi.
Katta uzunlik va eng katta masofa 200 metrdan oshadi.
Uzayish quvvati va harorati yaxshi ishlashi.
Dizayn muddati 30 yildan ortiq.
ADSS optik kabelining xususiyatlari:
Kichik simi diametri, engilligi, uzunligi 1500 M bo'lishi mumkin va minoraga qo'shimcha yuk kam;
90KN dan oshishi mumkin bo'lgan yuqori tortishish kuchi;
Metall bo'lmagan tuzilish, izolyatsiyani yaxshi ishlashi, chaqmoqdan himoya qilish;
Murakkab ishlab chiqarish jarayoni, aramid iplari bir xil darajada zo'riqishadi, zo'r kuchlanish va kuchlanish xususiyatlariga ega;
Rasmga qarshi mukammal ishlash;
Korroziyaga qarshi eng yaxshi ko'rsatkich;
Elektr uzilishisiz qurilishi mumkin va elektr uzatish liniyalarining ishlamay qolishi optik kabellarning normal uzatilishiga ta'sir qilmaydi;
Yagona rejimli, ko'p rejimli optik tolali va integral optik kabel dizayni;
Yumshoq shakli optik kabelni yuqori aerodinamik ko'rsatkichga ega qiladi;
Barcha dielektrik optik kabel tuzilishi o'rnatish va texnik xizmat ko'rsatish uchun qulaydir;
Haroratni moslashtirishning keng diapazoni, kichik chiziqli kengayish koeffitsienti, qattiq muhit talablariga javob beradi.
Ilovalar
ADSS tuzilmasi tarkibida metall moddalar mavjud emas va chaqmoq chaqadigan joylar va yuqori kuchlanishli joylar uchun javob beradi. O'rnatish oddiy va narxi boshqa oddiy optik kabellardan yuqori. Odatda yotqizish qiyin bo'lgan joylarda, ko'llar bo'ylab, daryo bo'yida o'rnatish va h.k.
ADSS-SJ tuzilishi va texnik xususiyatlari (50-150M)
Ref. Tashqi | Ref. Og'irligi | Rec. Kundalik Maks. | Maks | Tanaffus | Kuch | Moduli | Issiqlik | Muvofiq oraliq | ||||
Ruxsat berilgan | ||||||||||||
Diametri | (kg / km) | Ishchi kuchlanish | Ishchi kuchlanish | Kuch | A'zo | Elastiklik | Kengayish | (NESC standarti, m) | ||||
(mm) | (kN) | (kN) | (kN) | CSA | CSA | Koeffitsient | ||||||
PE ko'ylagi | Ko'ylagi | (mm2) | (kN / mm2) | (x10- 6/K) | A | B | C | D | ||||
11 | 110 | 120 | 1 | 2.5 | 8 | 3 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
ADSS-DJning tuzilishi va texnik xususiyatlari (50-750M)
Ref. Tashqi | Ref. Og'irligi | Rec. Kundalik Maks. | Maks | Tanaffus | Kuch | Moduli | Issiqlik | Muvofiq oraliq | ||||
Diametri | (kg / km) | Ishchi kuchlanish | Ishlayapti | Kuch | A'zo | Elastiklik | Kengayish | (NESC standarti, m) | ||||
(mm) | (kN) | (kN) | (kN) | CSA | CSA | Koeffitsient | ||||||
PE ko'ylagi | Ko'ylagi | (mm2) | (kN / mm2) | (x10- 6/K) | A | B | C | D | ||||
12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
13.3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1 | 420 | 280 | 400 | 280 |
14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 | 670 | 460 | 650 | 460 |
15.5 | 190 | 204 | 9 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
Izoh: Faqat to'g'ridan-to'g'ri ADSScablesarelistedinthetable.ADSScableswytherspansweans o'rtasida talab qilinadigan bo'lishi mumkin.
Balandlik farqlari va o'rnatishlarning darajasi 1% ga mos keladigan shartlar.
Fiberkountis272. Faydalarni aniqlash xalqaro standartlarga javob beradi.
Ma'lumotlar varaqasi faqat biron bir ma'lumotni beradi, lekin shartnoma bo'yicha bittasini to'ldirmaydi. Iltimos
odamlar bilan batafsil ma'lumot olish uchun ma'lumot sotish.
Sertifikatlar:

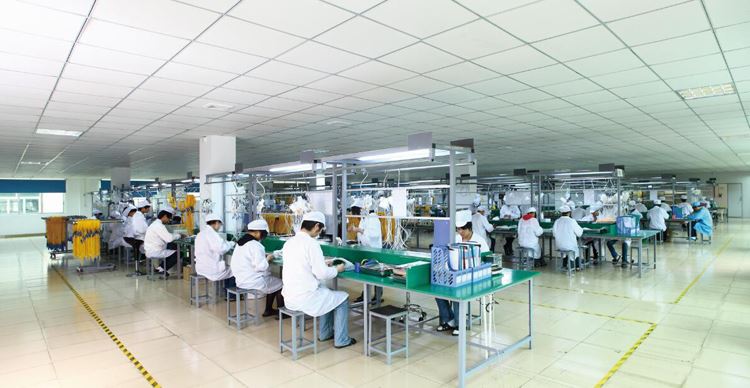

Zavod ustaxonasi:
