Shenzhen Optico Communication Co., Ltd. Xitoyda mpo mtp magistral kabeli om4 ning eng ishonchli ishlab chiqaruvchilari va yetkazib beruvchilaridan biri hisoblanadi. Iltimos, fabrikamizdan yuqori sifatli moslashtirilgan mahsulotlarni raqobatbardosh narxda ulgurji xarid qiling. Agar sizda bepul namuna bo'yicha biron bir savolingiz bo'lsa, iltimos, bizga elektron pochta orqali xabar yuboring.
Mahsulot profili
- Ushbu MPO MTP magistral kabeli OM4 maʼlumotlar markazlarida yuqori{1}}zichlik va yuqori{2}}tezlikdagi kabel ilovalari uchun moʻljallangan. Magistral kabel standart MPO/MTP konnektorlari va OM4 50/125 mkm lazer-optimallashtirilgan multimode tolasi bilan birlashtirilgan. 12, 24, 48, 72, 96 va 144 yadrolarni o'z ichiga olgan tolalar sonining to'liq diapazoni mavjud.
- Barcha mahsulotlar yetkazib berishdan oldin qattiq optik sinovdan o'tadi. MPO MTP magistral kabeli OM4 40G, 100G, 400G va keyingi avlod 1.6T parallel optik uzatish tarmoqlarini toʻliq qoʻllab-quvvatlaydi va maʼlumotlar markazining magistral ulanishlari, gorizontal kabellar va zonalarni taqsimlash simlari uchun keng qoʻllaniladi.
Mahsulot spetsifikatsiyalari
| Jismoniy xususiyatlar | Parametr | ||
| Elyaflar soni | Moslashuvchan | ||
| Elyaf rejimi | OM4 | ||
| Ulagich turi | US Conec MTP Ayol / Erkak; MPO Ayol / Erkak | ||
| Polarlik | A / B / C turi | ||
| Kabel ko'ylagi | PVX / LSZH / OFNP | ||
| Ko'ylagi rangi | Magenta / Maxsus | ||
| Kabel diametri (mm) | 3.0 | ||
| Minimal egilish radiusi | 7.5 | ||
| Elyaf va yuklash uzunligi | Moslashuvchan | ||
| Optik xususiyatlar | Parametr | ||
| Qo'shish yo'qolishi (dB) | Standart yo'qotish | Kam yo'qotish | Ultra past yo'qotish |
| 0,5 dan kam yoki teng | 0,35 dan kam yoki unga teng | 0,25 dan kam yoki unga teng | |
| Qaytish yo'qotilishi (dB) | 35 dan katta yoki teng | ||
| To'lqin uzunligi (nm) | 850/1300 | ||
| Kuchlanish kuchi (N) | Uzoq muddatli | Qisqa muddatga | |
| 70N | 220N | ||
| Ishlash harorati (daraja) | -20 ~ +70 | ||
| Saqlash harorati (daraja) | -40 ~ +85 | ||
Mahsulot xususiyatlari
Ultra{0}}Qoʻshish yoʻqolishi past
Odatiy IL 0,35 dB dan kam yoki unga teng, maksimal IL 0,5 dB dan kam yoki unga teng, minimal signal zaiflashuvi va barqaror yuqori-yuk ishlashi uchun.
Yuqori-zichlik va tezkor joylashtirish
Ko'p-tolali integratsiyalangan dizayn raf uchun joyni tejaydi; Tez oʻrnatish uchun-oldindan tugatilgan plagin-va-play.
Yuqori tarmoqli kengligi, kelajakdagi-tasdiqlangan samaradorlik
U 850 nm da 4700 MHz·km o‘tkazish qobiliyatiga ega, 10G/40G/100G tarmoqlarini qo‘llab-quvvatlaydi va kelajakda uzluksiz yangilanishlarni qo‘llab-quvvatlaydi.
Bardoshli va ekologik jihatdan moslashuvchan

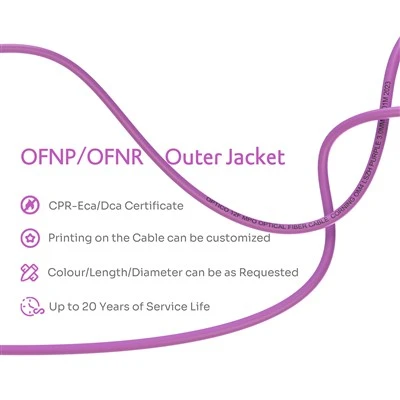

Olovga chidamli va egiluvchanlikka ega boʻlgan-premium darajadagi kurtkalar (LSZH/OFNP/OFNR); 100% muvofiqlik uchun sinovdan o'tgan.
Polarit turi
- MPO/MTP kabel tizimlarida qurilmalarning uzatuvchi (Tx) va qabul qiluvchi (Rx) tolalari o'rtasida to'g'ri ulanishni ta'minlash uchun qutblilik asosiy omil hisoblanadi. TIA/EIA-568 standarti uchta asosiy qutblanish turini belgilaydi:A turi, B turi, vaC turi, turli ma'lumotlar markazi kabellari topologiyalari uchun mo'ljallangan.
- Noto'g'ri polarit konfiguratsiyasi to'g'ridan-to'g'ri aloqa aloqasining buzilishiga olib keladi. Ko'pgina ma'lumotlar markazini joylashtirish uchun,A turimagistral kabellar uchun eng keng tarqalgan tanlov bo'lib, u A/B/C tipidagi patch panellari bilan foydalanilganda turli qurilmalarga moslashuvchan tarzda moslashtirilishi mumkin.Turi BvaC turiasosan polaritni to'g'rilash yoki kaskadli ulanish stsenariylari uchun ishlatiladi. Signalning barqaror va ishonchli uzatilishini ta'minlash uchun optik modullaringiz va patch panellaringizning qutblilik konfiguratsiyasi asosida umumiy aloqa polaritesi sxemasini rejalashtirishni tavsiya qilamiz.
| Polarlik | Tavsif | Oddiy foydalanish |
| -A turi | To'g'ridan-to'g'ri-o'tib | Eski tizimlar |
| -B turi | Elyaf teskari | To'g'ridan-to'g'ri 400G/800G modul havolalari |
| -C yozing | Ikki marta aylantirildi | Strukturalangan orqa miya |
MahsulotIlovalar
Yuqori zichlikdagi ma'lumotlar markazi
Yetkazib berishdan oldin 100% sinovdan o'tgan
Mijozlarimizga yuqori sifatli yetkazib berishni taʼminlash uchun mahsulotlarimiz joʻnatilishdan oldin keng qamrovli sinovdan oʻtkaziladi.
IL/RL testi
Polarit testi
Yuzaki sinovni yakunlash-
Harorat sinovi
Sertifikatlar
Idoralar
CPR
ISO
RoHS
TSS
Savol: MTP va MPO o'rtasidagi farq nima?
A: MPO universal optik tolali ulagich standartidir, MTP esa MPO ning takomillashtirilgan versiyasi bo'lib, olinadigan korpus, sozlanishi qutblilik, changdan yaxshiroq himoya va takroriy juftlash va ajratish bilan mos keladi. Ikkalasi ham bir xil interfeysga ega va mos keladi.
Issiq teglar: mpo mtp magistral kabeli om4, Xitoy, ishlab chiqaruvchilar, etkazib beruvchilar, zavod, ulgurji, moslashtirilgan
| Jismoniy xususiyatlar | Parametr | ||
| Elyaflar soni | 8/12/16/24/32/48 Tolalar / Maxsus | ||
| Elyaf rejimi | SM(OS2)/MM(OM3/OM4/OM5) | ||
| Ulagich turi | US Conec MTP Ayol/Erkak; MPO Ayol/Erkak | ||
| Polarlik | A/B/C turi | ||
| Kabel ko'ylagi | PVX/LSZH/OFNP | ||
| Ko'ylagi rangi | Sariq/Aqua/Magenta/Ohak yashil/ Custom | ||
| Kabel diametri (mm) | 3 | ||
| Minimal egilish radiusi | 7.5 | ||
| Elyaf va yuklash uzunligi | Moslashuvchan | ||
|
|
|||
| Optik xususiyatlar | Parametr | ||
| Qo'shish yo'qolishi (dB) | Standart yo'qotish | Kam yo'qotish | Ultra past yo'qotish |
| 0,7 dan kam yoki teng | SM 0,35 dan kam yoki teng, MM 0,5 dan kam yoki teng | 0,25 dan kam yoki unga teng | |
| Qaytish yo'qotilishi (dB) | SM 60 dan katta yoki teng, MM 20 dan katta yoki teng | ||
| To'lqin uzunligi (nm) | SM 1310/1550, MM 850/1300 | ||
| Kuchlanish kuchi (N) | Uzoq muddatli | Qisqa muddatga | |
| 70N | 220N | ||
| Ishlash harorati (daraja) | -40 ~ +85 | ||
| Saqlash harorati (daraja) | -20 ~ +70 | ||
